[한국산업안전뉴스 이강현 기자] 정부는 1월 15일 반도체 인재양성 현장에서 “민생을 살찌우는 반도체 산업”을 주제로 세 번째 '국민과 함께하는 민생 토론회'를 개최했다. 지역주민·반도체 업계·학생·젊은 연구자 등 110여명의 국민들이 모인 가운데 정부는 세계 최대·최고의 ‘반도체 메가 클러스터 조성방안’을 보고하고, 토론회를 통해 반도체 메가 클러스터의 성공을 위한 방안을 논의했다.

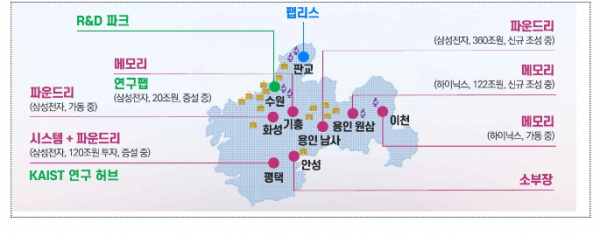

반도체 메가 클러스터는 경기 평택 · 화성 · 용인 · 이천 · 안성 · 성남 판교 · 수원 등 경기 남부의 반도체 기업과 관련 기관이 밀집한 지역 일대를 의미한다. 현재 19개의 생산팹과 2개의 연구팹이 집적된 메가 클러스터에는 ’47년까지 총 622조원의 민간 투자를 통한 총 16개(생산팹 13개, 연구팹 3개)의 신규팹이 신설될 예정이며, 특히 ’27년에는 생산팹 3기, 연구팹 2기가 완공될 전망이다. 메가 클러스터는 2,102만m2 면적에 ’30년 기준 월 770만장의 웨이퍼를 생산하는 것으로 예상되는 등 세계 최대 규모이다. 정부와 기업은 연관 소재·부품·장비 기업, 공공 반도체 연구소, 팹리스, 인재를 양성하는 다수의 대학들이 위치한 메가 클러스터에 HBM 등 최첨단의 메모리 생산과 2nm 이하 공정 기반 시스템반도체 생태계를 조성하여 세계 최고의 반도체 생산기지를 조성한다.



팹 신설은 그 직접적인 경제효과는 물론 소부장·팹리스 등 협력기업 생태계의 동반성장과 650조원의 생산 유발효과로 이어질 전망이다.



메가 클러스터 내 팹 건설이 시작되면 팹에 들어가는 장비 생산과 원자재 제조업체의 생산도 함께 늘어 약 193만명의 직접 고용 창출 효과가 발생한다. 또한, 주변 지역 상권이 활성화됨과 동시에 도로ㆍ전력ㆍ공수용수 등 인프라 건설이 확대되면서 약 142만명의 간접 고용 창출 효과가 발생할 것으로 추정된다. 여기에 더해 16기의 신규 팹이 본격적으로 운영되기 시작하면, 반도체 칩 제조기업은 팹 운영 전문인력을 약 7만명 이상 새로 고용할 것으로 예상된다. 그리고 반도체 팹에 필요한 소재ㆍ부품ㆍ장비를 공급하는 협력업체의 매출도 약 204조원 가량 증가하면서 4만여개의 일자리가 늘어나게 된다. 결국 팹 운영 과정에서도 총 11만개의 양질의 일자리가 창출될 전망이다.



종합하면, 반도체 메가 클러스터 내 622조원의 팹 투자는 팹 건설ㆍ운영 과정을 거치면서 총 346만명의 직간접 일자리를 새로 만들며 민생을 살찌울 것으로 기대된다. 정부는 이처럼 경제성장ㆍ일자리와 직결된 ‘반도체 메가 클러스터 구축’을 더욱 가속화하고, 올해 반도체 수출 1,200억불ㆍ민간투자 60조원 이상을 달성할 계획이다.



【 민생토론회 주요내용 】



글로벌 반도체 주도권 확보 경쟁이 “클러스터간 대항전”으로 전개되고 있는 상황에서, 반도체 메가 클러스터 구축을 위해 정부는 ➊인프라 · 투자환경, ➋생태계, ➌초격차 기술, ➍인재를 4대 중점과제로 ‘반도체 메가 클러스터 조성방안’을 마련했다.



➊ 메가 클러스터 인프라·투자환경 조성



１ 전력·용수 등 핵심 인프라 적기 공급



반도체 클러스터 경쟁력은 “속도”에 의해 좌우된다. 현재 신규로 조성을 추진 중인 용인 국가산단과 일반산단에는 총 10GW 이상의 전력과 일 110.8만톤의 용수가 추가로 필요하다. 정부는 전력ㆍ용수의 공급계획을 지난해 12월 확정한 바 있으며, 전력ㆍ용수 인프라 공급이 차질 없이 진행될 수 있도록 지자체 등 관계기관과 함께 총력 지원할 계획이다.



전력설비, 용수 관로 등 인프라 설치 관련 인허가가 신속히 처리될 수 있도록 인허가 타임아웃제 등 기 도입(‘23.7월)된 인허가 신속처리 제도를 적극 활용하고, '국가기간 전력망 확충 특별법' 제정을 통해 송전선로 건설기간을 30% 이상 단축할 예정이다. 아울러 체계적인 반도체 클러스터 조성 지원을 위해 정부 내 추진체계도 강화해 나갈 것이다.



２ 매력적인 투자환경 조성



그간 정부는 반도체 등 첨단산업 시설투자 세액공제율을 최대 25%로 높이고, 단일 반도체 산업단지 기준 세계 최대 규모의 반도체 국가산단을 조성하기로 결정했으며, 첨단산업 분야 킬러규제를 혁파하는 등 기업 친화적인 투자환경 조성에 노력해왔다.



앞으로도 현재 22개인 반도체 세액공제 대상 기술(국가전략기술)을 확대하고, 도로·용수·전력 등 기반시설에 대한 국비 지원을 강화하는 한편, 올해 반도체 예산을 ‘22년 대비 2배 규모로 확대한 1.3조원을 편성하여 지원할 계획이다. 또한, “첨단산업 규제지수”를 도입하여 기업에 적용되는 규제 상황이 악화되지 않도록 지속 관리하고, 국무총리 주재의 '국가첨단전략산업위원회'를 통해 반도체 킬러규제를 신속히 철폐해 나갈 것이다.



➋ 민생과 함께하는 튼튼한 반도체 생태계



１ 소부장·팹리스 경쟁력 제고를 통한 국내 반도체 밸류체인 완성



현재 30% 수준인 공급망 자립률은 반도체 공급망 리스크 노출로 이어지고 있다. 이에 ’30년 공급망 자립률 50%, 1조 매출 클럽 10개 기업 육성(現 4개)을 목표로 메가 클러스터를 활용한 소부장 역량 강화를 추진할 계획이다. 먼저, 소부장 업계의 숙원사업으로서 현재 공백상태에 있는 양산 검증 지원을 위한 테스트베드를 ’27년 완공 목표로 추진할 예정이다. 해당 사업은 예비타당성 조사를 거쳐 총 사업비 9천억원 규모로 용인 클러스터 내에 구축될 예정이며, 소부장 기업이 개발한 소재, 장비 등의 양산 신뢰성을 칩 양산기업과 함께 검증하여 양산 투입 가능성을 제고하는 것에 목표를 두고 있다. 아울러, 국내 기술이 부족한 기술은 ’24년 전년대비 4배 확대된 2,000억원 규모의 외국인 투자유치 인센티브(현금지원)를 적극 활용하여, 글로벌 TOP 10 장비기업 R&D 센터 유치를 통해 보완할 계획이다.



또한 정부는 국내 파운드리 강점을 기반으로 팹리스 기업들을 육성해 시스템 반도체 밸류체인을 완성할 계획이다. 팹리스 업계의 주요 애로사항인 ➊네트워킹 강화, ➋시제품 제작기회 확대, ➌자금 지원 등에 주력하여, ’30년까지 팹리스를 포함한 시스템 반도체 시장 점유율을 10%로 확대하고(現 3%), 글로벌 매출액 상위 50위 내 팹리스 기업 10개를 육성(現 1개)할 예정이다. 수요기업-팹리스간 기술교류회를 신설하여 팹리스의 일감확보를 위한 네트워킹 활동을 지원하고, 팹리스가 개발한 칩 성능 검증을 위한 ‘검증지원센터’를 신규로 구축할 계획이다. 팹리스 시제품 제작비 국비 지원 규모 2배 확대, 첨단칩 개발 지원을 위한 초미세 공정 국비 지원 트랙(前 10나노 이상→改 10나노 이하) 신설, 주요 파운드리 기업들의 시제품 제작 개방 횟수 확충(’23 62회 → ’24년 72회) 등도 병행하여 “설계-검증-상용화” 全 주기에 대한 팹리스 지원체계를 구축할 계획이다.



자금지원과 관련해서는 대출·보증을 우대 지원하는 정책금융을 전년 6.6조원에서 향후 3년간(’24~’26) 총 24조원으로 확대하고, 최대 1.3%p의 우대금리를 제공할 예정이다. 작년에 모펀드 자금 납입 절차를 진행한 3천억원 규모의'반도체 생태계 펀드'의 경우, 1분기부터 팹리스·소부장 기업을 대상으로 본격 투자를 운용할 계획이다.



２ 글로벌 반도체 동맹 기반 공급망 강화



미국·일본·EU·영국·네덜란드 등 반도체 밸류체인 핵심국과 정상 외교를 통해 구축한 ‘글로벌 반도체 동맹’을 기반으로, 공급망 안정화를 위한 협력기반을 공고히 다져나갈 계획이다.



먼저 네덜란드를 포함한 주요 협력국과 글로벌 공급망 협력 플랫폼을 구축하여 핵심소재 등에 대한 공급망 국제공조를 강화해 나갈 계획이다. 또한 해외 우수 대학・연구소 등과의 연구 협력을 촉진하기 위해 미국, EU 등 현지에 '산업기술 협력센터'를 설치하는 한편, 미국·독일 등 글로벌 첨단 연구팹과 연계하여 첨단패키징 기술개발 제품 성능평가 등 기술 협력을 추진할 계획이다. 특히 지난해 12월 네덜란드 국빈방문 계기 발표한 약 1조원 규모의 삼성전자와 ASML간 공동 R&D센터 국내 건립도 입지 선정 등이 신속히 이루어질 수 있도록 적극 지원할 것이다.



전 세계적인 반도체 인력부족 현상에 공동 대응하기 위해 석·박사부터 학부생을 아우르는 인력 교류 프로그램을 본격 운영할 계획이다. 지난 12월, 네덜란드 국빈방문 계기에 양국간 개설을 합의한 '한-네 첨단 반도체 아카데미'는 다음 달 1차 양성프로그램을 운영할 예정이다. 또한, 반도체 장비 주요국(미·네·일)과의 양자 수출통제 대화채널을 기반으로 무역안보 이슈 대응을 위한 공조를 강화하고, '산업기술보호법' 개정을 통해 기술 유출에 대한 처벌과 이에 대한 관리를 강화하는 등 국내 산업기술 보호를 위해서도 더욱 노력할 계획이다.



➌ AI 시대를 주도할 반도체 초격차 기술 확보



반도체 메가 클러스터 내 판교, 수원, 평택을 중심으로 연구개발·교육 거점을 구축하고 국내외 반도체 연구 인프라의 연계 협력체계를 구축하여 차세대 반도체 시장을 주도할 수 있는 초격차 기술을 확보한다.



１ (판교) 저전력·고성능 AI 반도체를 활용한 K-클라우드 추진



팹리스 기업이 밀집되어 있는 판교를 중심으로 우리의 메모리 반도체 역량을 활용하여 ’30년까지 세계 최고 수준의 저전력, 고성능의 국산 AI반도체를 개발 및 실증하는 “K-클라우드 프로젝트”를 추진한다. 과기정통부는 국산 AI반도체를 ’30년까지 단계적으로 고도화(NPU→ PIM → 극저전력 PIM)하고, 이를 데이터 센터에 적용하여 AI반도체의 기술과 성능을 검증할 예정으로 검증된 기술은 지능형 교통관제, 지능형 CCTV, AI 디지털 교과서 등 국민 생활과 밀접한 분야에 우선 적용하여 국민 삶을 편리하고 안전하게 바꿔나갈 계획이다.



또한, 고도화된 국산 AI반도체에 특화된 클라우드 데이터센터 HW·SW핵심기술을 확보하여 글로벌 최고 수준의 기술생태계를 완성하기 위해 약 1조원 규모의 ‘K-클라우드’ 기술개발 예타도 추진 중이다. 과기정통부는 해당 예타를 통해 글로벌 최고 수준의 GPU 대비 ①AI서비스 전력 소모 1/10로 감소, ②AI학습 효율 2배 향상을 달성하겠다는 계획이다.



２ (수원) 화합물 반도체 전주기 지원으로 4대 전략분야 육성



성균관대, 경희대, 아주대 등 반도체 관련 대학과 화합물반도체 특화 연구 인프라인 한국나노기술원 등이 소재해 있는 수원은 화합물 반도체 기술 거점으로 발전시킨다. 화합물 반도체는 실리콘 반도체에 비해 전력 효율과 내구성이 뛰어난 반도체로서, 고온·고전류·초고속이 필요한 첨단 기술 분야에서 수요가 커지고 있다. 화합물반도체는 메가클러스터를 중심으로 대전, 광주, 부산, 포항 등 전력, 통신, 광 반도체 지역별 집적단지와 유기적인 협업 체계를 구축하고, R&D-실증-분석 전주기를 지원하여, 우주/국방, 통신, 전력, 센서 등 4대 전략분야 중심으로 성과를 창출할 계획이다. 또한, 향후 성균관대 근처에 조성될 “R&D 사이언스 파크”는 경기도의 실리콘 밸리로서 반도체 산·학·연 협력의 구심점 역할도 할 것으로 기대된다.



３ (평택) KAIST 차세대 반도체 R&D 허브 조성



평택에는 총 5천억 원을 투자하여 카이스트 평택 캠퍼스를 2029년까지 설립하고, 카이스트 차세대 설계 연구센터와 소자 연구센터를 구축한다. 이를 서울, 대전, 대구, 울산 등 타 지역 연구기관과 연계해 신개념 반도체, 첨단 패키징 등 미래 신기술 연구의 거점으로 육성한다. 동 카이스트 평택 캠퍼스에서는 매년 1,000명 규모의 반도체 핵심인재를 양성하고, 삼성전자, SK하이닉스 등 국내 기업뿐만 아니라 해외 주요 연구기관과의 국제 공동연구를 통해 첨단 기술을 확보할 계획이다.



４ 국내·외 반도체 연구 인프라(나노팹) 연계·협력체계 구축



수원, 대전, 포항 등 전국적으로 산재해 있는 국가 반도체 연구 인프라를 온라인으로 연계·통합(MoaFab 서비스)하고, 민간 팹과의 협업을 통해 인프라 서비스를 지속적으로 개선할 계획이다. 금년 내로 6개 국내 팹을 연계하고, 향후 단계적으로 연구기관 및 대학에서 운영 중인 팹들도 MoaFab 서비스로 통합할 예정이다. 또한, 국내 연구인프라 연계를 넘어 미국, 벨기에 등 세계적 수준의 해외 첨단 팹과의 연계를 확대하여 팹 기반의 공동연구와 인력교류도 추진한다. 이를 통해 우리나라 반도체 연구 인프라가 세계 최고 연구자들이 모여 함께 연구하고 인재를 양성하는 글로벌 과학기술 허브로 거듭날 수 있도록 하겠다.



➍ 미래 반도체를 이끌어갈 우수 인재 양성 및 해외 인재 유치



규제 개선과 현장 맞춤형 교육, 해외 인재 유치 등을 통해 반도체 인력 수요에 맞추어 전문 인력을 적기에 공급한다.



１ 수요 맞춤형 반도체 전문 인력 양성



정부는 반도체 계약학과 및 계약정원제, 반도체 특성화 대학, 반도체 아카데미 등의 교육과정을 통해 학사급 실무 인재를 ’24년 기준 약 3만명을 양성하고, AI 반도체 대학원, 반도체 특성화 대학원, BK21 교육연구단 등 R&D 기반의 인력양성 과정을 확대하여, 석·박사급 고급인재를 약 3천7백명 양성할 계획이다. 또한, 설계 SW만 사용할 수 있었던 학부생들에게도 자신이 설계한 칩을 제작할 기회를 제공하여 실전 역량을 갖춘 설계 인재를 양성하는 내 칩(My Chip) 서비스도 ’23년 대비 6배 확대(’24년 600명)한다.



２ 해외 우수인재 유치 및 교류 활성화



사이언스 카드 비자기간 확대 추진(현 1년 → 최대 10년), 외국인 거주 원스톱 지원 등 제도개선을 통해 해외 연구자의 국내 유입을 촉진하고, 국내 연구자의 해외 연구기관 파견을 확대(’27년까지 2,060명)하여 첨단 기술 및 인력 교류를 촉진할 계획이다.



올해부터 미국 국립과학재단(NSF), EU 집행위(EC)와 공동펀딩 방식으로 반도체 첨단기술 공동연구를 추진하고, 매년 한-미, 한-EU 연구자 포럼을 개최하여 인력교류도 확대한다. 원활한 국제 공동연구를 제도적으로 뒷받침하기 위해 해외 연구기관의 R&D 직접참여 허용, 기업 매칭 연구비 부담을 완화 등 R&D 제도를 개선할 계획이다.



이종호 과기정통부 장관은 “반도체는 AI/디지털, 통신, 양자, 바이오 등에 적용되는 핵심기술이자, 우리 경제의 버팀목”이라며, “반도체 메가 클러스터가 성공적으로 구축될 수 있도록 현장의 목소리에 더욱 귀기울이고, 초격차 기술과 우수한 전문 인력 확보를 통해 국가간 반도체 경쟁에서 확실하게 앞서 나갈 수 있는 기반을 마련하겠다.”고 밝혔다.



안덕근 산업부 장관은 “수출 1위 산업인 반도체 경기 회복을 맞아 금년에는 수출 1,200억불을 위해 노력할 것”이라며, “반도체 메가 클러스터의 조기 완성을 통해 세계 최고의 반도체 경쟁력을 확보하고, 청년들에게 좋은 일자리를 제공함으로써 민생을 따뜻하게 할 것”이며, “메가 클러스터 성공모델을 전국적으로 확산해 반도체를 포함한 첨단산업 클러스터를 세계 최고 산업 거점으로 육성해 나갈 계획이다.”고 밝혔다.
